Calculo simplificado de tanque de Salida Tipo "PI" para Amplificadores Clase C.
Para aquellos que no están conformes en repetir y "calcar" un circuito Transmisor y desean calcular su tanque de salida "PI", en función de las tensiones y corrientes de que dispone, ofresco un cálculo "simplificado" para tal efecto, no obstante la existencia de algunos programas y monogramas en que el trabajo se simplifica (pero el Conocimiento no prospera). Las Formulas son sencillas y con una calculadora evitamos el tedio por los números y las matemáticas.

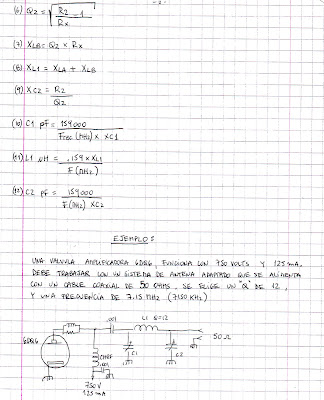

(Haga Clic sobre la foto para agrandar imagen).
Estas Formulas son válidas hasta con cuatro valvulas en paralelo. Hay que considerar que un Tanque es un sistema Transformador de Impedancias. Para un mayor número de valvulas en paralelo este sistema no ofrece buenos resultados. Es conveniente estudiar el Sistema de Transformación Serie Paralelo. Recomiendo mirar con atención el diagrama en bloques del transmisor de LU1DCE publicado en su Web, en donde se puede apreciar a "grosso modo" una solución inteligente.
