6DQ6 Moduladas en Grilla Pantalla


Este proyecto es mi nuevo desafío: una docena de 6DQ6 Amplificadoras de Radio Frecuencia, las cuales serán moduladas inicialmente en Grilla Pantalla. Espero concluirlo antes de fines de Junio. No solo construyo este Transmisor por las archiconocidas razones que han expuesto quienes han construido equipos de esta envergadura y mucho mayores, sino que simplemente y además: son las únicas válvulas que poseo. Tanto las etapas previas como excitadoras de RF y Audio serán de estado solido. Espero antes de fin de año construir el modulador de alto nivel y lograr el rendimiento que corresponde.


Caballito de Batalla


A mediados del año 2003 recibí este regalo de parte de CE3GRH (Jorge Jara): un viejo Heatkit DX40 de los sesenta. La foto no representa el estado en que se encontraba. Internamente solo tenía las bases de los tubos, parte del cableado original, el tanque final y la perilla de color rojo que aparece en la fotografía. Lo convertí en un transmisor clásico, modulado a reactor ( sistema Heysing ) por una válvula KT88 a una 6146 en RF. (Originalmente era una 6146 con portadora semi controlada). Así permaneció por años y me fue muy útil para todas aquellas instancias en que fallaba algun "pez gordo" de mi estación. Un verdadero "caballito de batalla" que merecía invertir un poco más de tiempo y energías en él*, considerando sus escuálidos 17 Watts.

Decidí construir un Modulador con un push pull de 6DQ6 en clase B especial. Un poco apretado, pero de que se puede, se puede.  Con la ayuda de un "punch" realicé la abertura de la base que me faltaba.

El Amplificador de Audio utiliza un Auto Transformador de Modulación construido en mi taller con una modesta maquina bobinadora, sobre un viejo núcleo de transformador de poder reciclado. En la fotografía aparecen las dos 6DQ6 de modulación, el auto transformador y el aspecto general del equipo.

De el antiguo transformador de poder solo utilizo el bobinado que alimenta los filamentos de las válvulas. La fuente de alta tensión es un doblador de voltaje, directo de linea. Utilizo 470 uF por cada rama de la fuente. A plena carga de la 6146 (125 mA) la tensión cae de 620 Volts a 580 Volts (94% de rendimiento). y los picos de corriente a máxima modulación sobrepasan fácilmente los 250 mA, manteniendo esa tensión constante.


Aspecto del diminuto condensador de sintonía de placa del tanque final (Pi).

Realizadas las pruebas de rigor y mediciones correspondientes, decidí mejorar el aspecto general de este ex Heatkit DX40, así es que hice desaparecer, mediante una mascara de lámina de aluminio los antiguos vestigios de su noble procedencia.... mi mano ya había sobrepasado en mucho la impronta industrial y de su aspecto "original" ya no estaban quedando huellas.


Construcción del nuevo frontis, el cual contempla la incorporación de otro miliamperimetro para medir la corriente de las válvulas de modulación.

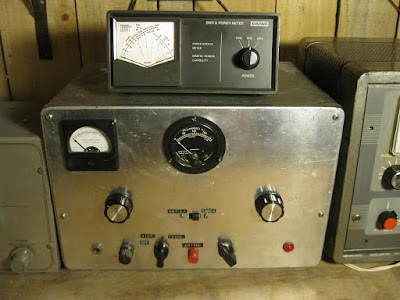

Resultado final...

Los primeros contactos me han permitido comunicar con Canelones y Florida en Uruguay. Escobar, Buenos Aires y Mendoza en Argentina, Alegrete y Brasilia en Brasil. Los reportajes han sido halagadores, resaltando los corresponsales un nivel de audio muy elevado. Era que no, la potencia de entrada de la válvula 6146 en RF es de 52,2 Watts y la potencia de audio alrededor de 80 Watts. Las figuras en el osciloscopio (que luego editaré) indican 100% de modulación con un tono sinusoidal de 950 ciclos. La misma indicación para diversos valores de frecuencias y niveles de entrada.

Espero contactar con usted. Las condiciones por la noche están excelentes a larga distancia y no olvide: en Chile aun existen sobrevivientes a la pasión por la Radio practicada en AM. (Pocos, pero los hay!!).






Para agrandar la imagen del Circuito hacer Clic sobre la Foto



RECEPTOR de ONDA CORTA

RECEPTOR de ONDA CORTA AM, CW, SSB


Rango de Frecuencias: 5.3 a 18 MHz
Frecuencia Intermedia 455 KHz
AM, CW, SSB
Ganancia de Sensibilidad Variable
C.A.G Lento ON-OFF





Medidor de Intensidad de Señales ("S" Meter)
Oscilador de batido controlado a cristal ( transistorizado)
Amplificador de audio 500 miliwatts (Circuito integrado)
Mezclador y Amplificador de FI a válvulas
Tensión de filamento regulada y continua.





El control de sensibilad de este receptor permite llegar hasta el limite de la regeneración... por lo tanto es posible escuchar radioemisoras de Onda Corta con un simple alambre.No apto para genios.
Es posible decenas de mejoras.
Proyecto antiguo y pasado de moda, es verdad, pero con el cual el que quiere    aprender: APRENDE.









NOTA: Este receptor fue construido con material encontrado casi en su totalidad en una chatarreria en Jamundí, departamento del Valle del Cauca,  Colombia, país maravilloso, bello, amable, hospitalario y alegre, del que solo tengo palabras de agradecimiento.


¿Qué es lo primero que hace un radioaficionado cuando llega a una nueva casa ? Instalar una antena.
¿Y qué sucede cuando NO hay espacio para tirar extensos alambres ? Logramos, dentro del torbellino de malos augurios, maldiciones e impropelios internos que bullen en la cabeza mantener algo de calma y serenidad, y correr al Handbook!!
En mi caso era critica la situación. Muchas ganas de hacer algo y carencia de materiales idóneos. Buscando, dando vueltas todo lo que encontré con forma "antenistica", hallé un mástil telescópico de duraluminio, de esos que se usan para colocar en su punta un rodillo para pintar en altura. Totalmente extendido mide 4 metros... un metro más y tendría una octavo de onda.... más un pedazo de tubo de astil metálico de escoba justo lo que necesitaba... mis codiciados 5 metros... sacrificando escobas en aras de la ciencia y la tecnología.
Tenía atesorada una bobina. 28 espiras de alambre de 1,5mm, en un diámetro de 2" y 11 cmtrs de longitud. Un palo de 2"x3"x3,20 mtrs... PVC de 1 1/2" y 50 cmtrs de longitud, tornillos, clips, conector PL , y 5 metros de cable paralelo.




El mástil para pintar, el trozo de PVC y la Bobina


Restos de pintura que le dan o,oooo9 dB de ganancia a la antena (tiene que ser color ladrillo)


Detalles de sujeción y soporte del PVC al mástil de madera.


El roscalata está atornillado en el tubo de aluminio, el cual está dentro del pvc.


De lejos se ve muy elegante... mejor que en la foto, pero como está en el pequeño patio trasero de la casa, pasa inadvertida toda su "belleza"...
Los cinco metros de cable paralelo están soldados por un extremo a la parte inferior de la bobina, estos cables oficiaran de plano de tierra. o sea los radiales también tienen 5 metros cada uno. Estos "radiales" (2) caen paralelos al mástil de la antena hasta el suelo y luego lo que quedó lo repartí por ahí al azar.
La bajada es cable coaxial de 75 Ohms, de ese con maya de aluminio y el conductor central de "cobre", usado en instalaciones de redes de TV cable. El largo total del coaxial es de 15 metros.
Fué suerte, lo acepto... Las derivaciones que hice en la bobina (que son las que aparecen en la foto) estaban muy cerca de las correctas. Solo desplacé la inferior y la superior una espira (hacia el conector), para el ajuste fino.
la ROE es 1:1 sobre casi todo el segmento entre 7050 y 7150 KHz luego aumenta hacia los extremos de la banda 1:1,5.

Resultados:

A pesar de su baja altura (3,20 metros) y de transmitir con un QRP de 5 Watts en SSB he sido escuchado con señales más o menos buenas a distancia media (600 kilometros), y baja señal pero audible perfectamente en distancias largas (sobre 1000 kilometros). En AM y 5 Watts he sido escuchado (estoy en Santiago) en Llo Lleo con señales S9+ y propagación a favor.
Ahora voy a pintar el mastil de aluminio color rojo... a ver si es posible obtener .02 db más de ganancia...
